低温液位测量 · DEEP-TWO-4K
双通道液氦液位计
利用极细超导丝测量液氦液位，双通道独立显示，支持脉冲电流测量模式以降低液氦损耗。
- 测量精度
- 0.1%
- 输出电流
- 10～100 mA 连续可调

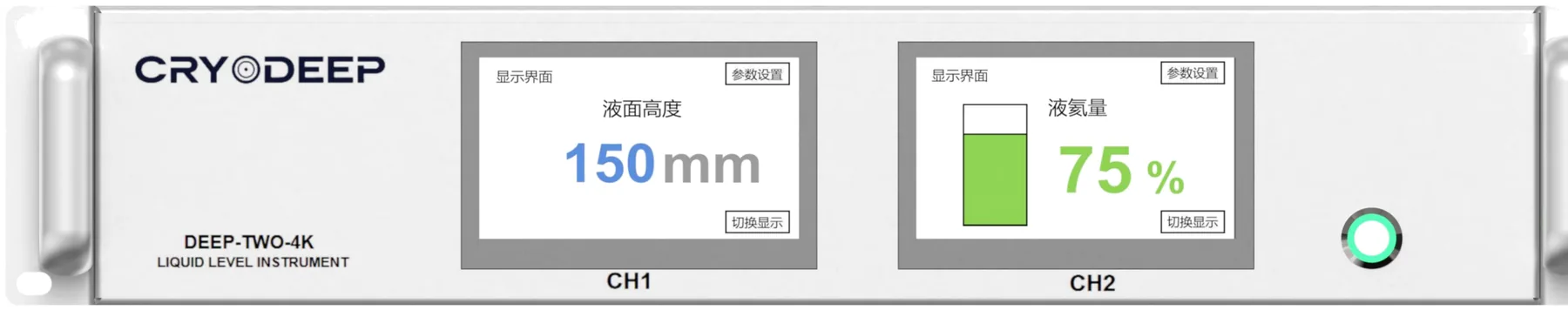

- 显示
- 4.3 英寸触控，800×480
- 接口
- RS232 · 以太网 · AUX I/O
设计要点
为长期连续监测而做的三个选择
01
脉冲电流测量，少耗液氦
液位测量本身会向液氦引入热量，进而造成蒸发损耗。脉冲电流模式在保证测量精度的前提下降低平均加热功率，从而减少测量过程带来的液氦损耗。
02
把测量回路做到四线制
探杆以四线制 28 AWG 铜线引出，从测量原理上消除引线电阻带来的误差；配合仪表优于 0.1% 的电阻测量精度，得到稳定可复现的液面读数。
03
G10 细径探杆，直径 5.8 mm
外管为 G10 材质、直径仅 5.8 mm，可匹配不同型号的液氦杜瓦与低温恒温器；有效长度 200 / 400 mm 及定制长度可选。
低温液位测量 · CRYO-4K-XXmm
超导液位探杆
G10 外管、5.8 mm 细径设计，可匹配不同型号的液氦杜瓦与低温恒温器，长度支持定制。
- 有效长度
- 200 / 400 mm / 定制
- 外管材质 / 直径
- G10 / 5.8 mm
- 激励电流
- 75 mA
- 适用温区
- 4.2 K ± 0.2 K
技术规格
DEEP-TWO 液位计系统规格
液位计与探杆成套配置，须配套购买。以下为出厂标称值，实际参数以随货说明书为准。
液位计仪表
DEEP-TWO-4K| 显示通道 | 2 通道独立显示 |
|---|---|
| 输出电流 | 10～100 mA 连续可调，控制精度优于 1 mA |
| 测量精度 | 0.1%（超导丝电阻测量精度优于 0.1%） |
| 显示信息 | 页面高度、液氦储量（可一键切换） |
| 显示尺寸 / 分辨率 | 4.3 英寸 / 800×480 |
| 测试模式 | 脉冲电流模式 |
| 报警功能 | 低液位报警，可触发外接报警器联动 |

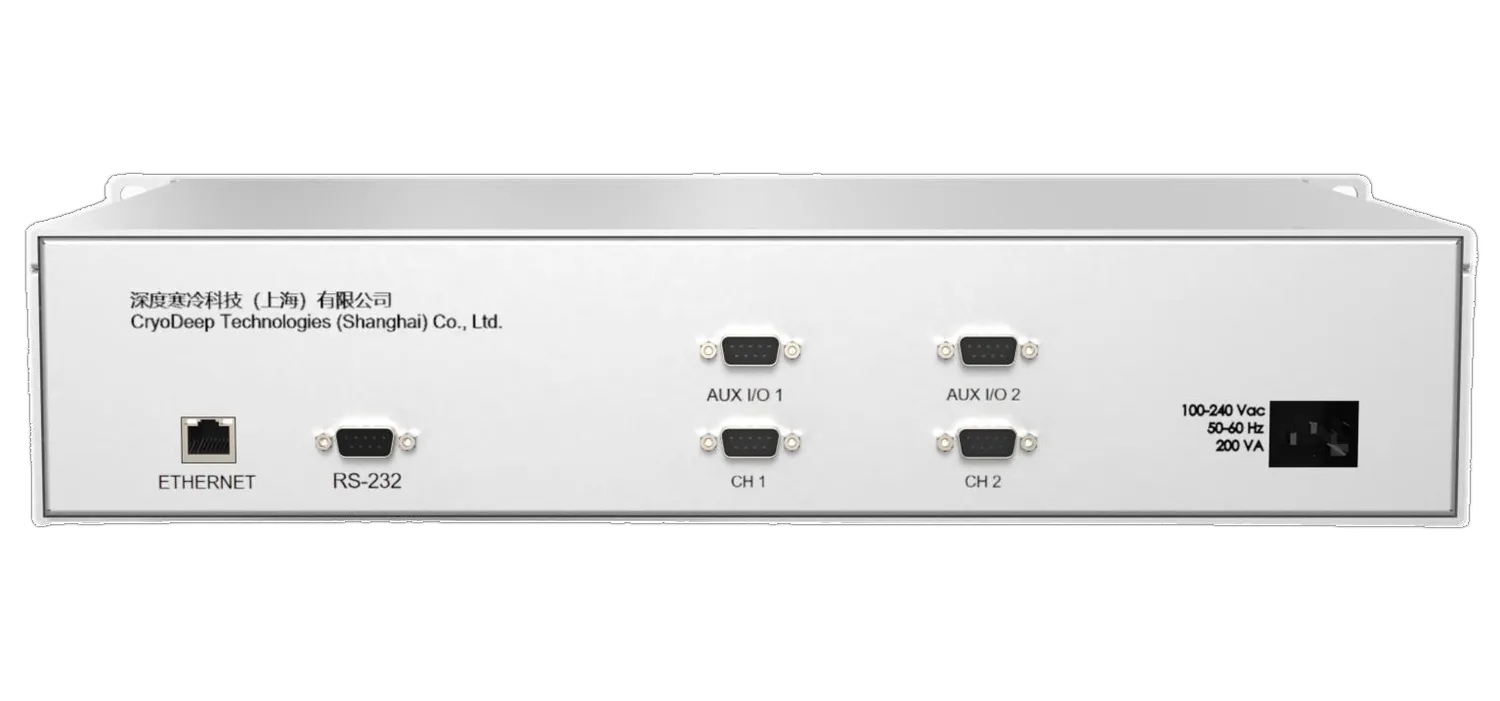

| 接口 | RS232、以太网、AUX I/O、DB9 液位计探头接口 |
| 电源输入 | 100–240 Vac / 50–60 Hz，最大输入功率 200 W |
| 通讯 | TCP 服务器模式，本地固定监听端口 8080 |
| 尺寸 | 430 × 300 × 88.9 mm（2U 机箱高度） |
超导液位探杆
CRYO-4K-XXmm| 有效长度 | 200 mm / 400 mm / 定制 |
|---|---|
| 实际长度 | 有效长度 + 3 mm（下方 3 mm 悬空） |
| 外管材质 | G10 |
| 外管直径 | 5.8 mm |
| 激励电流 | 75 mA（推荐值，可设） |
| 电压 | 40 V |
| 引线 | 四线制、28 AWG 铜线 |
| 电阻率 | 80.9 Ω/m @20 K 97.5 Ω/m @300 K |
| 测量液氦温度范围 | 4.2 K ± 0.2 K |
| 标称初始电阻 | 32.7 Ω（CRYO-4K-200 型，推荐 90 mA / 预热 3 s） |
典型配置
三种常见搭配
A
仪表 + 单支探杆
单台液氦杜瓦的液位监测。仪表双通道可预留一路，便于日后扩展第二只杜瓦或备用探杆。
B
仪表 + 双探杆
同一系统内两个独立容器（如磁体杜瓦与冷箱）同时监测，两路数据在同一面板上并列显示。
C
接入上位机系统
通过以太网或 RS232 接入实验室控制系统，本地以 TCP 服务器模式输出，便于统一记录与报警联动。
不确定该选哪种探杆长度？
提供杜瓦内胆尺寸与安装接口，我们给出探杆长度与激励电流的推荐值。
