设计要点
模块化带来的三件事
01

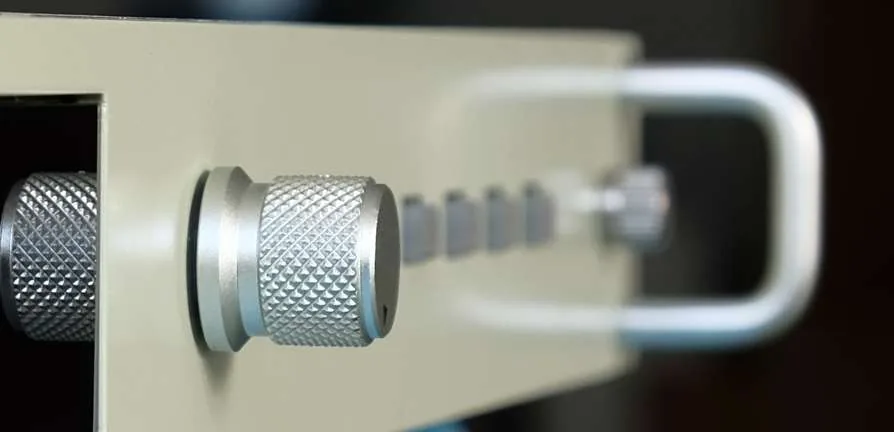

热插拔，停机时间为零
当任一模块需要维护时，仅需在设备前方徒手拆卸面板即可更换，无需断开背部线缆或使用辅助工具，不影响其他通道正常工作。
02
四线制测温端口
标准四线制 PT100 / PT1000 测温端口，从根本上消除连接导线电阻带来的测量误差，是 ±0.1% 级稳定度的前提。
03
远端补偿，抵消线损
输出端具备远端补偿能力，可补偿输出导线自身的损耗，使负载端实际得到的功率与控制设定一致。
JPS 抗辐照机型
在辐照环境里，依然保持设计精度

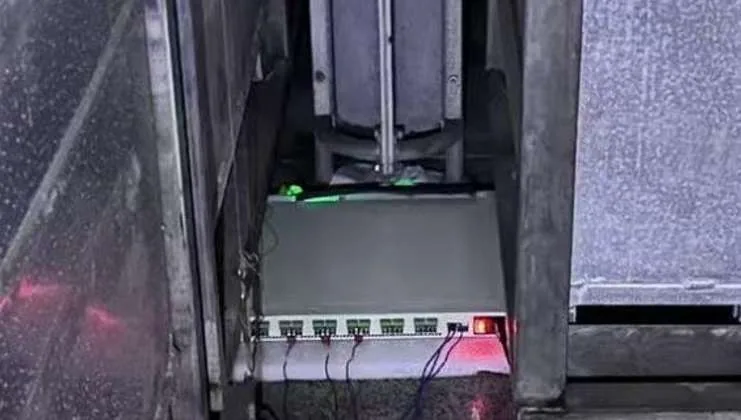

专为航天、核能与粒子加速器环境设计。在工作状态下可承受高达 100 Gy（钴-60）的累计辐照剂量，辐照后整机仍按各项标称指标与功能正常工作。图示为设备在辐照环境中带电运行的测试现场。
保护与控制
五路超限、两级联锁、两路远程控制
01
五路超限，超限即切断输出
功率、电压、电流、负载电阻与加热温度共五路，每路均可独立设上下限与超限延迟时间。越限后主动关闭对应功率模块的输出并上报故障代码，既不错报也不漏报。
02
硬件级联锁，不可软件屏蔽
每通道各一路联锁输入与联锁输出（干接点）。输入断开即判为异常，全部功率模块主动关闭输出并上报故障代码。该保护由硬件实现，任何情况下都无法用软件屏蔽。
03
24 V 开关量远程控制
24 V 复位接口外接开关量即可远程断开交流、重新上电完成复位；24 V 模式接口可在本地数字量控制与远程模拟量（4～20 mA）控制之间远程切换，无需到现场改设置。
技术规格
JPS-960-4WF 高精度数控电源
以下为出厂标称值，取自产品彩页与随货说明书；两者如有出入，以随货说明书为准。
交流输入
AC INPUT| 输入电压范围 | 单相三线制，110 Vac ～ 265 Vac |
|---|---|
| 频率范围 | 45 ～ 65 Hz |
| 每通道输入功率因数 | ≥ 0.97 |
| 前级保护建议 | 建议在交流输入端加装 C 型 16 A 断路器或保险丝 |
输出通道
OUTPUT| 输出功率 | ≥ 1200 W |
|---|---|
| 输出通道数量 | 4 路（最多可扩展至 6 路，均为独立功率模块） |
| 每通道最大输出电压 | ≥ 130 V |
| 每通道最大输出电流 | ≥ 1.95 A |
| 每通道恒功率范围 | 至少覆盖 0 ～ 250 W |
| 每通道负载电阻范围 | 10 Ω ～ 200 Ω |
| 控制方式 | 本地数字量控制与远程模拟量控制，可远程 / 本地切换 |
精度与稳定性
PRECISION| 每通道恒功率误差 | 优于 ≤ 0.1% rms（Ts ≥ 10 s） |
|---|---|
| 24 小时长期稳定性 | 优于 ≤ 0.1% rms |
| 室温下 24 小时功率漂移 | 小于 0.1% |
| 设定分辨率 | 上位机 1 mW / 本地 10 mW |
| 测温端口 | 标准四线制 PT100 / PT1000 或热电偶 |
| 输出端补偿 | 具备远端补偿（F+ / F−），可补偿输出导线损耗 |
环境与接口
ENV / I-O| 工作温度 / 湿度 | -20℃ ～ 50℃；10% ～ 80% RH，无结露 |
|---|---|
| 储存温度 / 湿度 | -30℃ ～ 80℃；10% ～ 90% RH，无凝露 |
| 外形尺寸 | 480（宽）× 42.7（高）× 474（深）mm |
| 重量 | 13.8 kg |
| 机箱 | 厚度小于 1U，适合 19 英寸机架高密度安装 |
| 网络接口 | 10/100BASE-TX 自适应，TCP/IP 服务器模式，支持网页 OTA 升级 |
| 抗辐射能力 | 累积吸收剂量达 100 Gy 时，整机仍按标称指标正常工作 |
| 电磁兼容 | 传导符合 EN55022A Class A |
保护与联锁
PROTECTION| 硬件保护（不可软件屏蔽） | 输入过压 / 欠压、输出过压 / 过流、功率器件过温、直流源超压 / 欠压 |
|---|---|
| 输出端保护 | 过流、过压、过温、输出开路、输出短路 |
| 超限报警（可软件使能 / 屏蔽） | 功率、电压、电流、负载电阻、加热温度五路，均可设上下限与超限延迟时间 |
| 联锁输入 | 每通道 1 路干接点，常闭为正常；断开时全部功率模块主动关闭输出并上报故障代码 |
| 联锁输出 | 每通道 1 路干接点，闭合为正常、断开为故障 |
| 故障显示与上报 | 面板模块按键红色指示灯 + 界面故障代码，共 14 类 |
| 24 V 复位控制 | 外接 24 V 开关量：24 V 时内部交流断电、0 V 时上电，可远程重启 |
| 24 V 模式控制 | 外接 24 V 开关量：0 V 为本地数字量控制、24 V 切换为远程模拟量（4～20 mA）控制 |
显示、接口与上位机

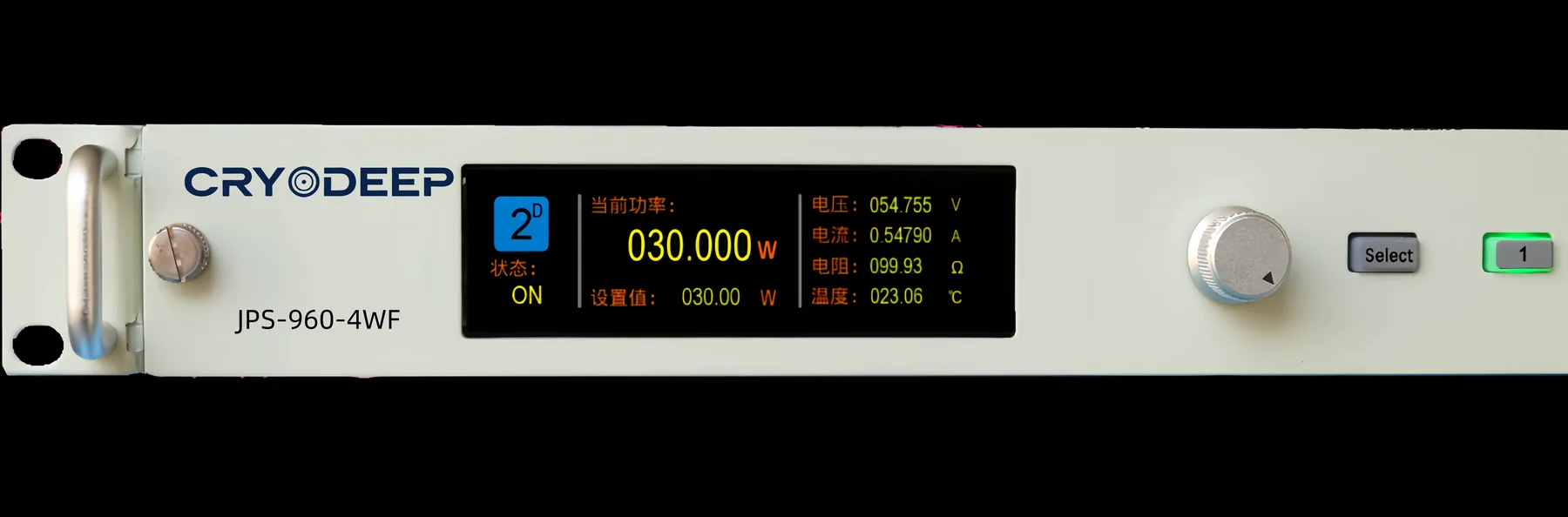

HMI / HOST| 前面板 | 液晶显示屏、飞梭旋钮、SELECT 功能键、1～6 路模块按键（内置红 / 绿指示灯，可单路开、关与复位） |
|---|---|

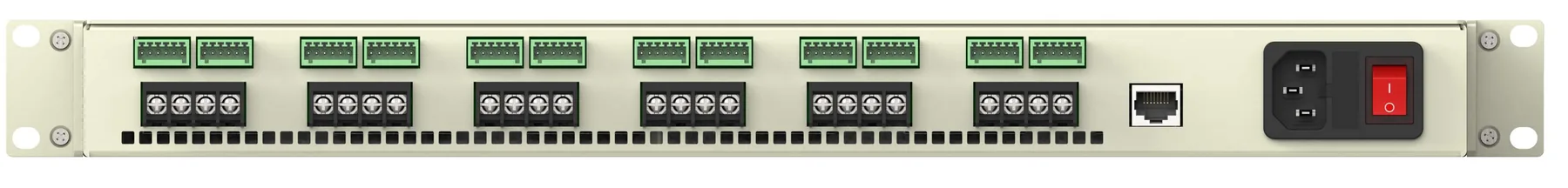

| 背板接口 | 交流输入开关与插座、以太网口、24 V 复位接口、24 V 模式接口、1～6 路功率模块接口 |
| 模拟量接口 | 每通道 1 路输入 + 1 路输出，4 ～ 20 mA 对应 0 到满量程 |
| 上位机软件 | Windows 10 / 11（32 / 64 位），需 .NET Framework 4.7.2 及以上，免安装 |
| 实时监控 | 各通道输出功率、电压、电流与负载电阻，含最近 5 分钟曲线 |
| 数据记录 | 按通道自动记录 CSV 数据，按日期分文件夹保存 |
| 参数配置 | 支持在线通道批量设定或单通道设定，配置可存为 .conf 文件复用 |
| 固件升级 | 支持 APP 与 Boot 在线升级 |
需要抗辐照机型或定制通道数？
请告知辐照剂量、通道数量与负载参数，我们提供专项配置方案。
